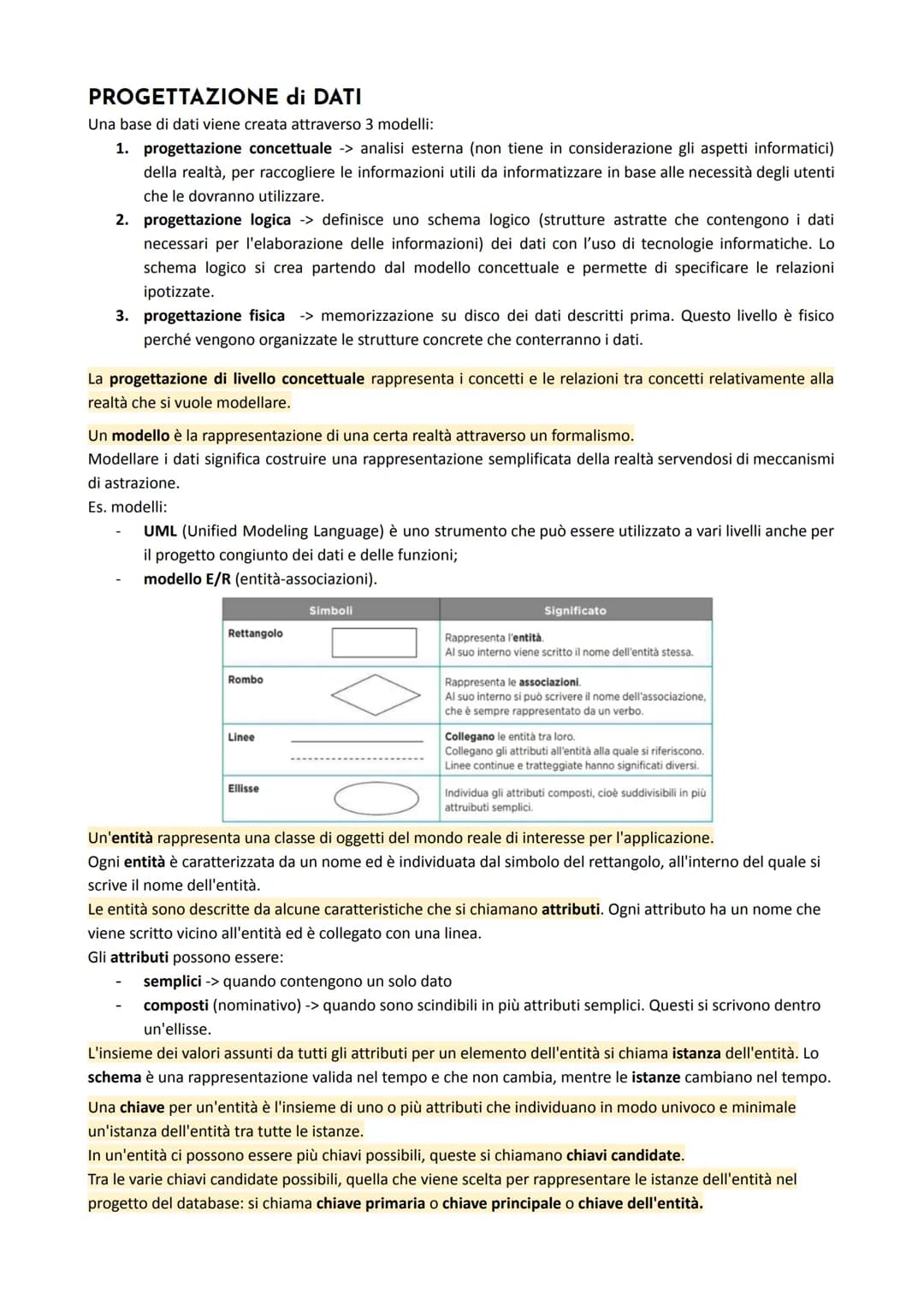

Progettazione di Dati e Modello E/R
Creare un database non è complicato come sembra! Segui semplicemente tre fasi progressive: prima analizzi cosa serve nella realtà (concettuale), poi traduci tutto in strutture informatiche (logica) e infine memorizzi fisicamente i dati.
La progettazione concettuale è la fase più creativa. Non pensi ancora al computer, ma raccogli tutte le informazioni utili analizzando le esigenze degli utenti. È come fare un brainstorming di tutto ciò che serve sapere.
Il modello E/R (entità-relazioni) usa simboli semplici per rappresentare i dati. I rettangoli sono le entità (come "Studente"), i rombi le associazioni (come "studia"), e le ellissi gli attributi (come "nome" o "età"). Gli attributi possono essere semplici o composti.
💡 Tip: La chiave primaria è l'attributo che identifica univocamente ogni elemento - come il codice fiscale per una persona!
Ogni entità ha delle istanze (gli elementi reali) e uno schema (la struttura che rimane fissa nel tempo). Scegliere bene la chiave primaria tra tutte le chiavi candidate è fondamentale per il successo del database.
2
of 6

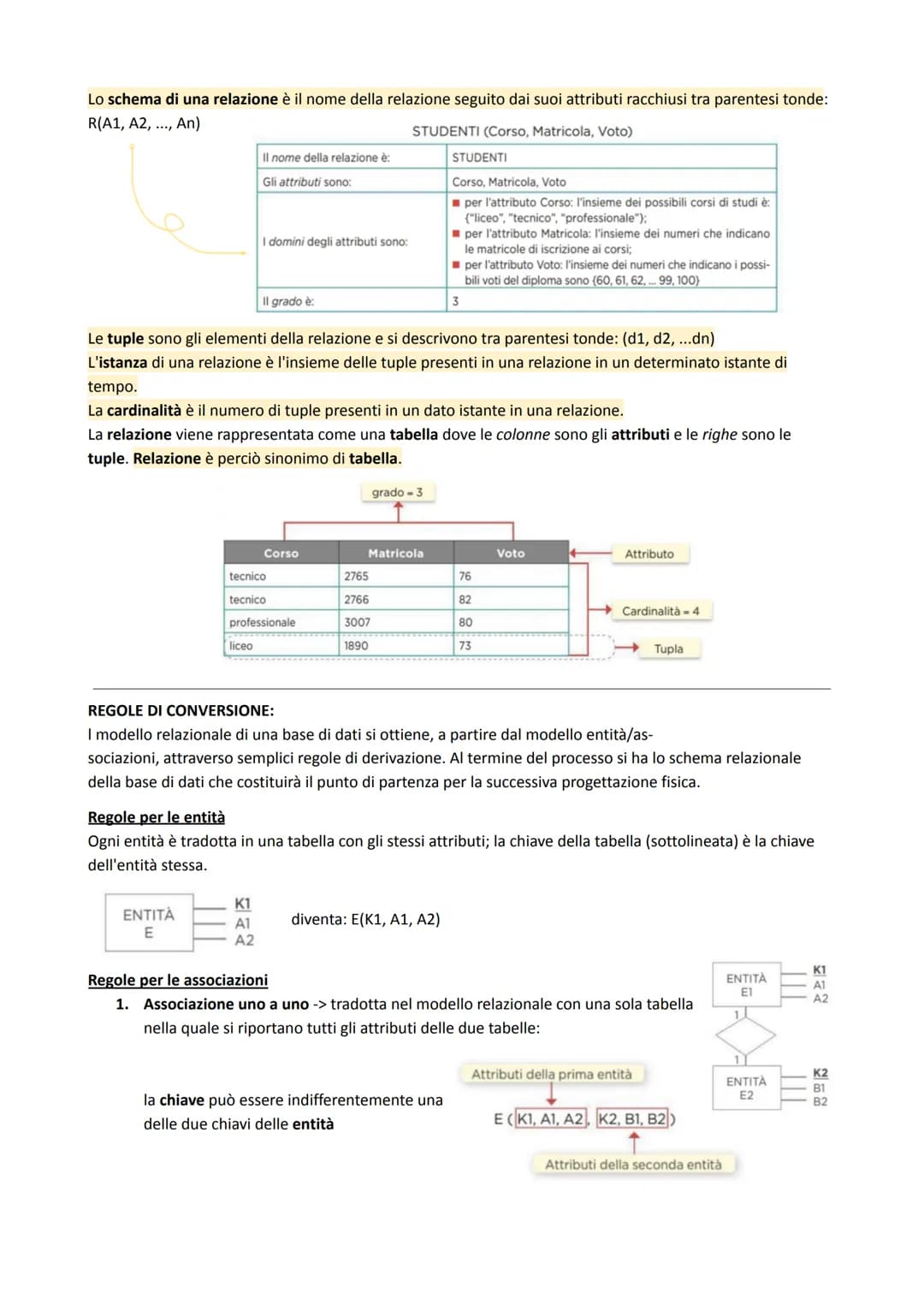

Associazioni e Passaggio al Livello Logico
Le associazioni collegano le entità e possono essere di tre tipi fondamentali. Uno a uno significa corrispondenza diretta (uno studente-una tesi), uno a molti indica che un elemento si collega a più altri (un impiegato-più figli), mentre molti a molti permette collegamenti multipli in entrambe le direzioni.
Dopo il modello concettuale, devi tradurre tutto nel livello logico che il computer può capire. Esistono diversi approcci: gerarchico (ad albero), reticolare (a grafo), relazionale (a tabelle) e a oggetti.
Il modello relazionale è il più diffuso perché organizza tutto in tabelle semplici da gestire. Una relazione è matematicamente un sottoinsieme del prodotto cartesiano di domini, ma praticamente è solo una tabella con righe e colonne.
💡 Remember: Il grado di una relazione è il numero di colonne, mentre la cardinalità è il numero di righe in un dato momento!
Il dominio di un attributo definisce tutti i valori possibili (es. voti da 60 a 100), mentre le tuple sono le singole righe della tabella che rappresentano i dati reali.
3
of 6
Regole di Conversione dal Modello E/R
Convertire dal modello E/R alle tabelle è meccanico se conosci le regole! Lo schema relazionale si scrive come: NomeTabella(Attributo1, Attributo2, ChiavePrimaria).
Per le entità è semplicissimo: ogni entità diventa una tabella con gli stessi attributi. La chiave primaria dell'entità resta tale anche nella tabella.
Le associazioni uno a uno diventano una sola tabella che unisce tutti gli attributi delle due entità. Puoi scegliere quale delle due chiavi usare come chiave primaria.
💡 Pro tip: Nelle associazioni uno a molti, l'entità "molti" riceve la chiave dell'entità "uno" come chiave esterna!
Per le associazioni molti a molti serve una terza tabella separata. Questa contiene le chiavi primarie di entrambe le entità originali (che diventano chiavi esterne) più eventuali attributi propri dell'associazione.
4
of 6
Vincoli di Integrità e Interrogazioni
I vincoli di integrità sono le regole che mantengono i tuoi dati puliti e coerenti. Impediscono errori come età negative o riferimenti a dati inesistenti.
Esistono vincoli impliciti (automatici nella struttura) come le chiavi primarie che non ammettono duplicati, e vincoli referenziali che collegano tabelle diverse. I vincoli espliciti li dichiari tu, come "l'età deve essere tra 18 e 65".
Le chiavi esterne sono fondamentali: collegano tabelle diverse assicurando che i riferimenti siano sempre validi. Se cancelli un record, devi controllare che nessun altro record lo stia riferendo!
💡 Key point: Una query (interrogazione) estrae informazioni dal database usando operatori specifici che combinano e filtrano i dati.
I linguaggi di interrogazione includono l'algebra relazionale (con operatori matematici) e il calcolo relazionale (più dichiarativo). Entrambi trasformano tabelle esistenti in nuove tabelle con i risultati desiderati.
5
of 6

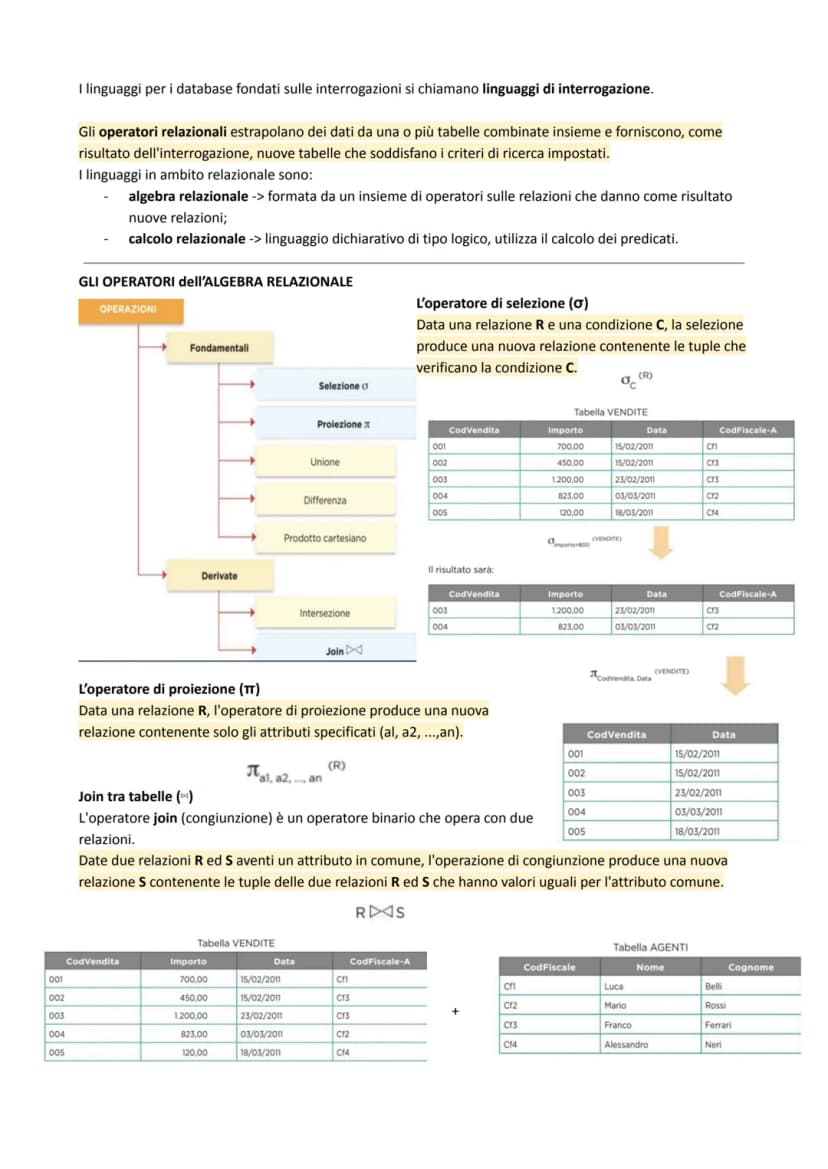

Operatori dell'Algebra Relazionale
Gli operatori relazionali sono i tuoi strumenti per estrarre informazioni precise dai database. Funzionano come filtri e combinatori che creano nuove tabelle dai dati esistenti.
L'operatore di selezione (σ) filtra le righe secondo una condizione. Ad esempio, σImporto>800(VENDITE) mostra solo le vendite superiori a 800 euro. È come usare un setaccio per trattenere solo ciò che ti serve.
La proiezione (π) seleziona solo alcune colonne, eliminando quelle non necessarie. πCodVendita,Data(VENDITE) mostra solo codice e data delle vendite, nascondendo importo e codice fiscale.
💡 Game changer: L'operatore join (⋈) unisce tabelle che hanno attributi in comune, creando viste complete dei dati!
Il join è potentissimo perché collega informazioni sparse in tabelle diverse. VENDITE⋈AGENTI combina i dati di vendita con i nomi degli agenti, mostrando chi ha fatto ogni vendita. È l'operazione più utile per analisi complesse.
6
of 6

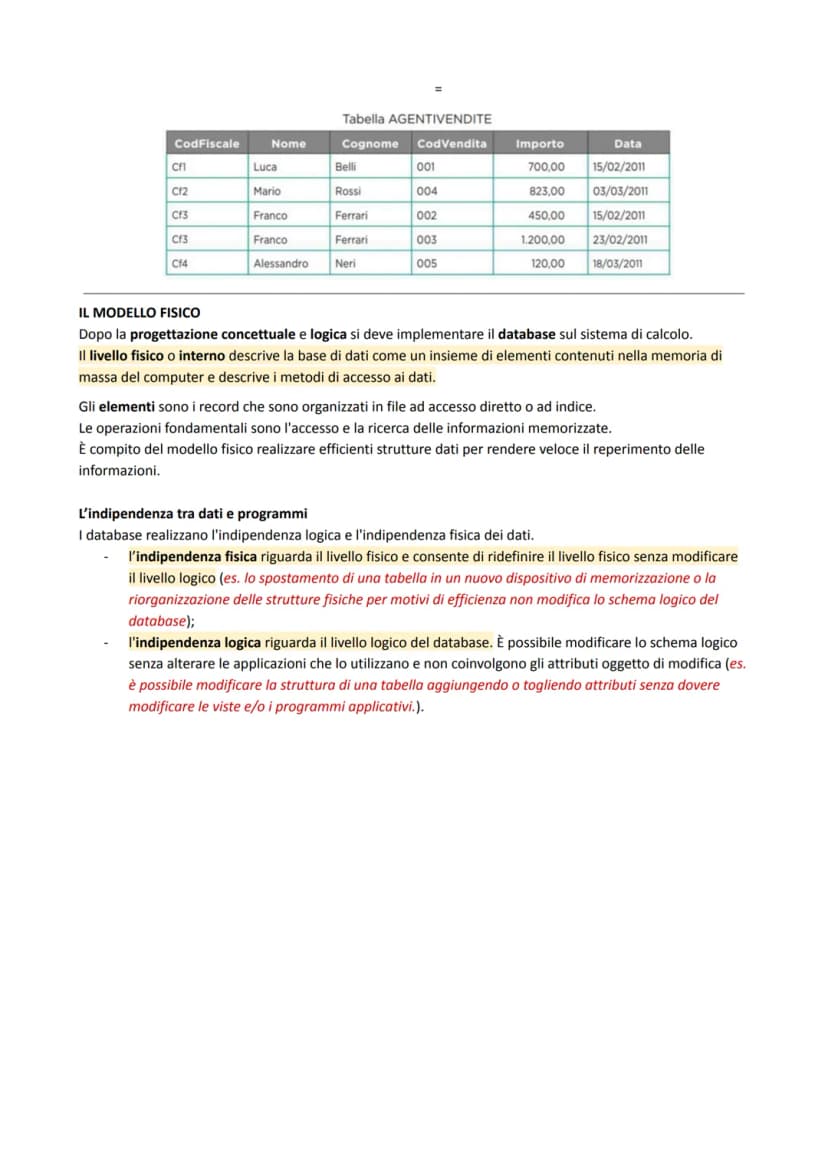

Modello Fisico e Indipendenza dei Dati
Il modello fisico trasforma il progetto logico in realtà sul computer. Qui decidi come organizzare concretamente i record nei file per rendere veloce l'accesso ai dati.
Gli elementi fondamentali sono i record organizzati in file ad accesso diretto o indicizzati. Le operazioni principali sono accesso e ricerca, quindi devi progettare strutture dati efficienti per velocizzare il reperimento delle informazioni.
L'indipendenza fisica ti permette di cambiare dove e come memorizzi i dati senza toccare la struttura logica. Puoi spostare tabelle su nuovi dischi o riorganizzare file senza modificare le applicazioni.
💡 Major advantage: L'indipendenza logica consente di modificare lo schema del database senza rompere i programmi esistenti!
L'indipendenza logica è ancora più potente: puoi aggiungere o rimuovere attributi dalle tabelle senza dover riscrivere tutti i programmi che usano il database. Questo rende i sistemi molto più flessibili e facili da mantenere nel tempo.
