Progettazione Database: Esercizi Svolti sul Modello ER

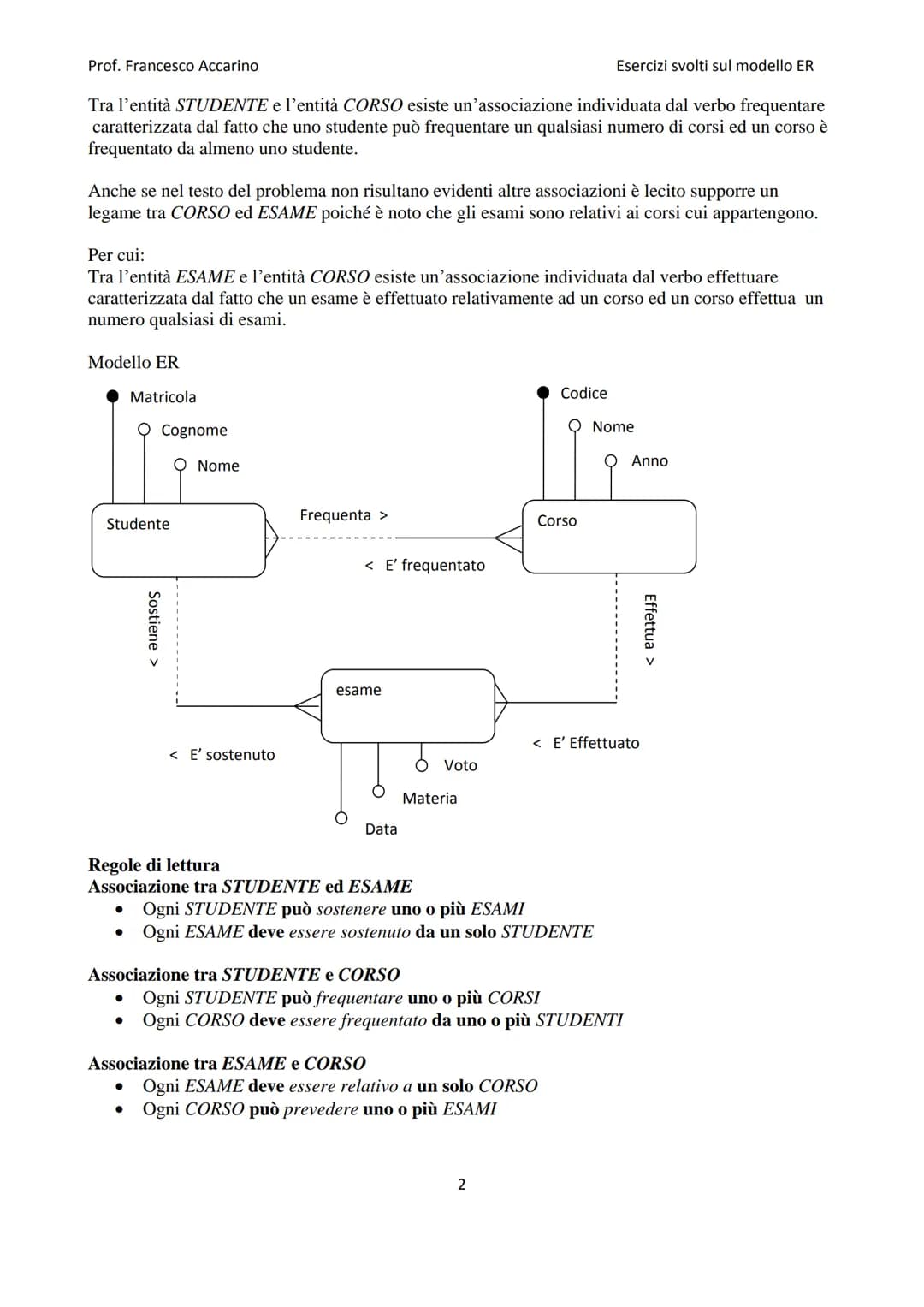

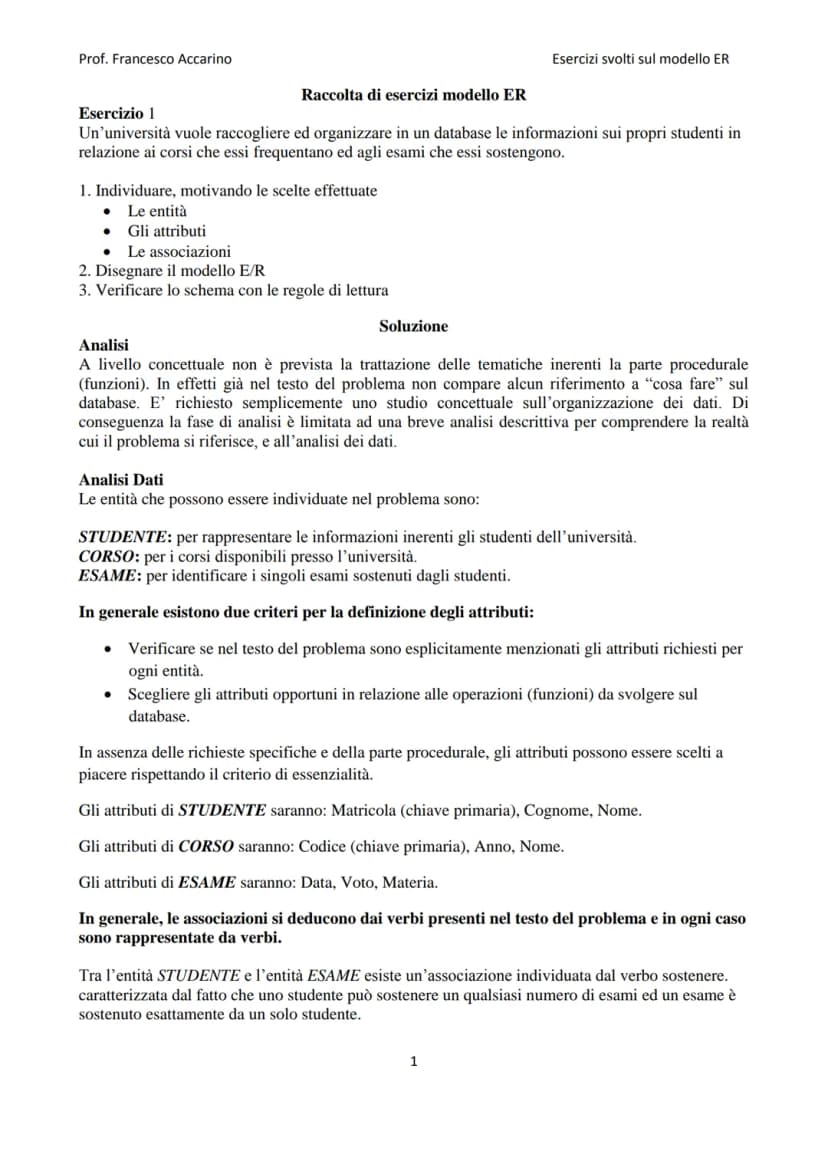

Il modello er database rappresenta uno strumento fondamentale per la progettazione concettuale dei database. Analizziamo un caso pratico di progettazione database esercizi svolti relativo alla gestione universitaria.

Nel primo esempio, esaminiamo la progettazione di un database universitario che deve gestire studenti, corsi ed esami. La corretta identificazione delle entità, degli attributi e delle relazioni è cruciale per una progettazione concettuale esercizi svolti efficace.

Definizione: Il modello e-r (Entità-Relazione) è uno schema concettuale utilizzato per rappresentare le entità di un sistema informativo e le relazioni tra esse.

Le entità principali identificate sono STUDENTE (con attributi Matricola, Cognome, Nome), CORSO (Codice, Anno, Nome) ed ESAME (Data, Voto, Materia). La cardinalità modello er definisce i vincoli tra queste entità attraverso le relazioni "sostiene", "frequenta" ed "effettua".

Analisi Dettagliata delle Relazioni nel Modello ER

La progettazione del modello er esempio prevede un'attenta analisi delle relazioni tra le entità. Nel caso universitario, le associazioni riflettono i legami logici tra studenti, corsi ed esami.

Esempio: Nella relazione "sostiene" tra STUDENTE ed ESAME, uno studente può sostenere più esami (cardinalità 1:N), mentre ogni esame è sostenuto da un solo studente.

Il modello e-r spiegazione evidenzia come le relazioni debbano rispettare le regole di lettura per garantire la correttezza logica dello schema. Questo aspetto è fondamentale negli esercizi modello er e logico.

Implementazione Pratica del Modello ER

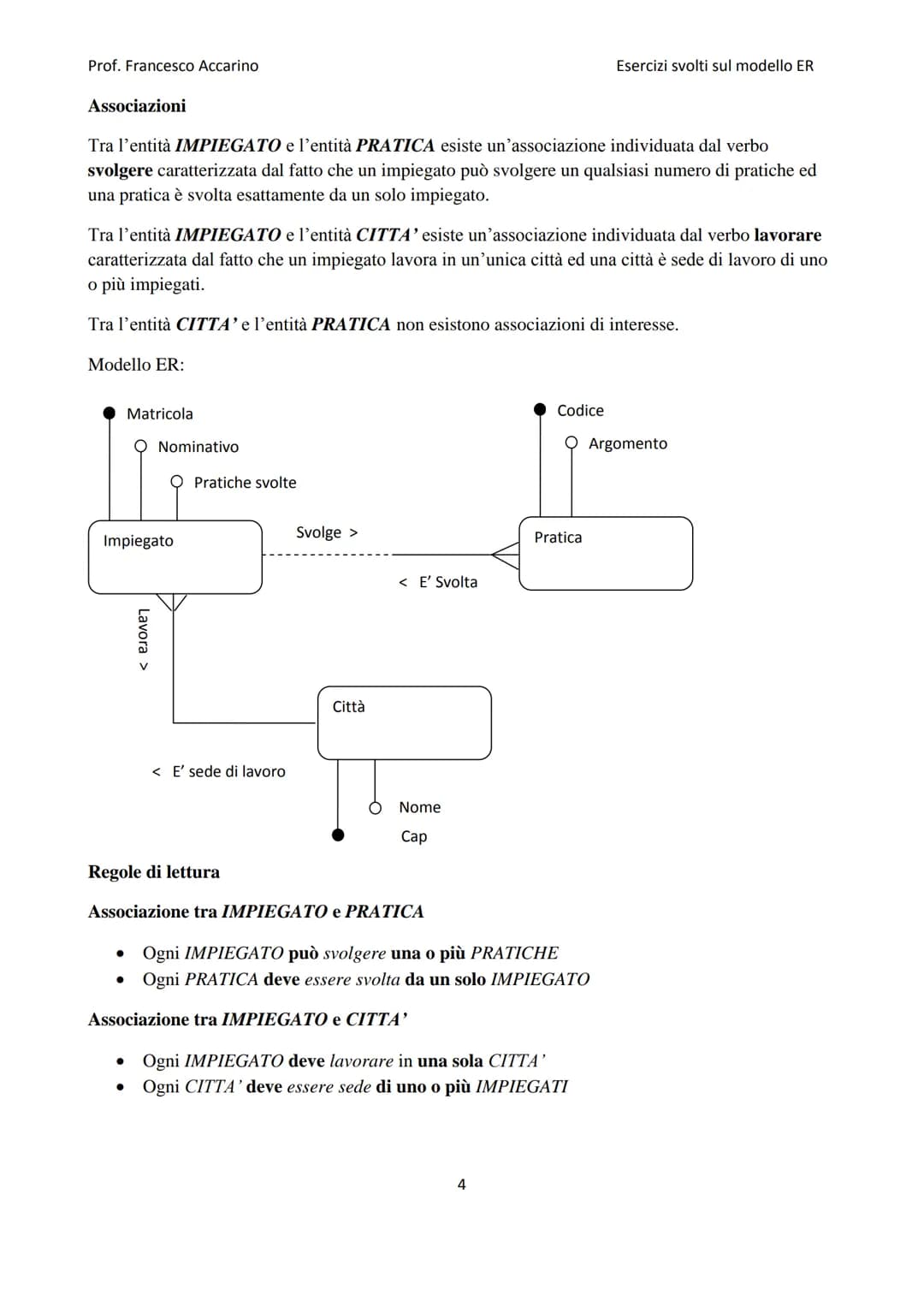

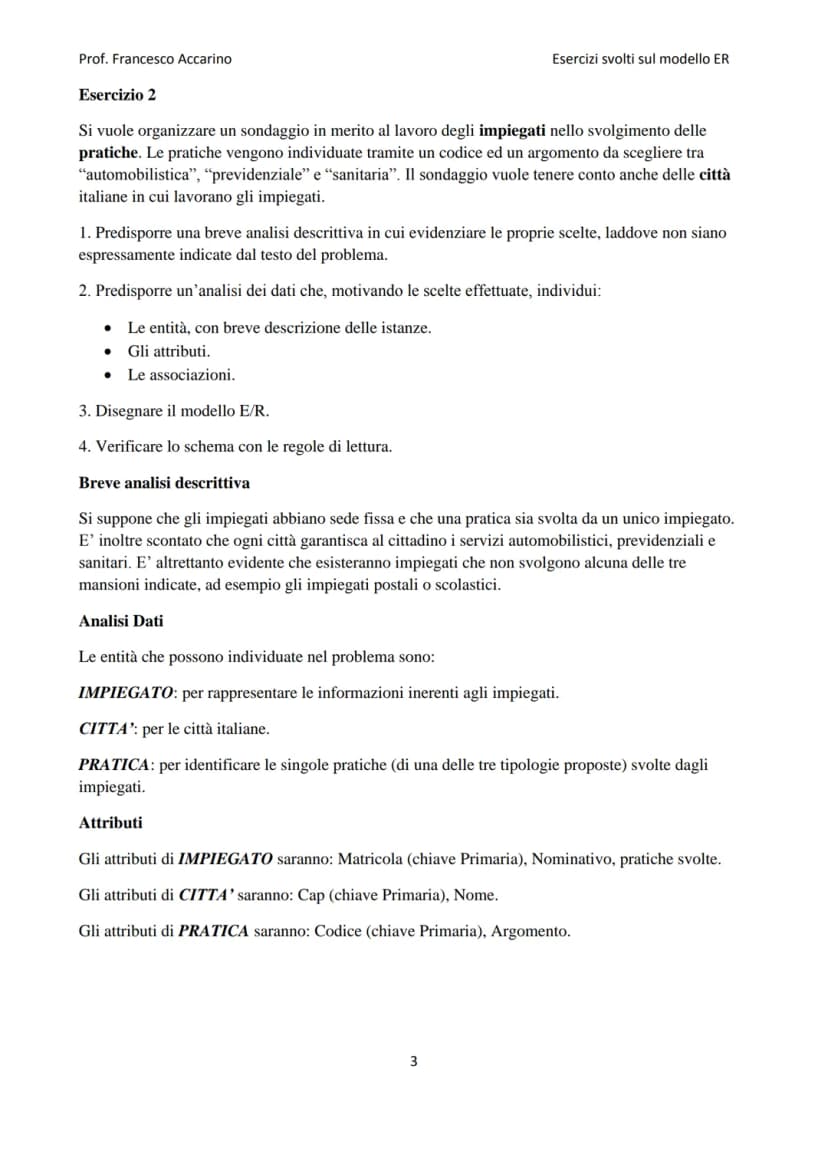

Gli esercizi svolti database er scuola superiore mostrano come applicare questi concetti in scenari reali. Nel secondo esempio, relativo al sondaggio sugli impiegati, vediamo come le entità modello er si adattino a contesti diversi.

Evidenziazione: La corretta definizione delle cardinalità è cruciale per rappresentare vincoli come "un impiegato lavora in un'unica città" o "una città è sede di più impiegati".

La generalizzazione modello er permette di gestire casi specifici come la categorizzazione delle pratiche in "automobilistica", "previdenziale" e "sanitaria".

Verifica e Validazione dello Schema ER

La fase di verifica degli esercizi modello er pdf richiede l'applicazione delle regole di lettura per confermare la correttezza dello schema. Questo processo è essenziale per gli schema e r esercizi svolti.

Vocabolario: Le regole di lettura sono enunciati che descrivono le relazioni tra entità specificando le cardinalità minime e massime.

Il modello er online facilita la creazione e la verifica degli schemi, permettendo di controllare la coerenza delle relazioni e delle cardinalità definite.

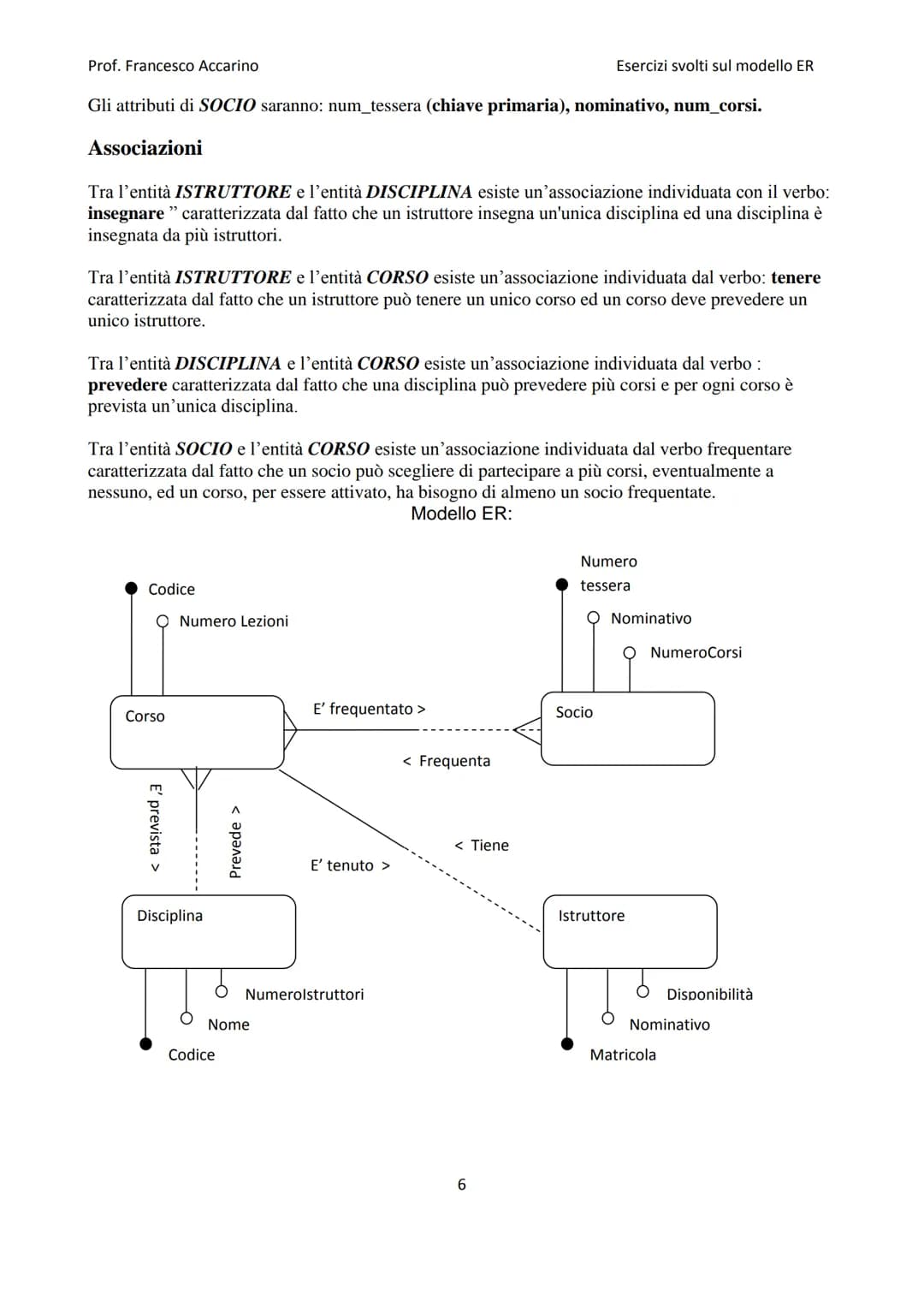

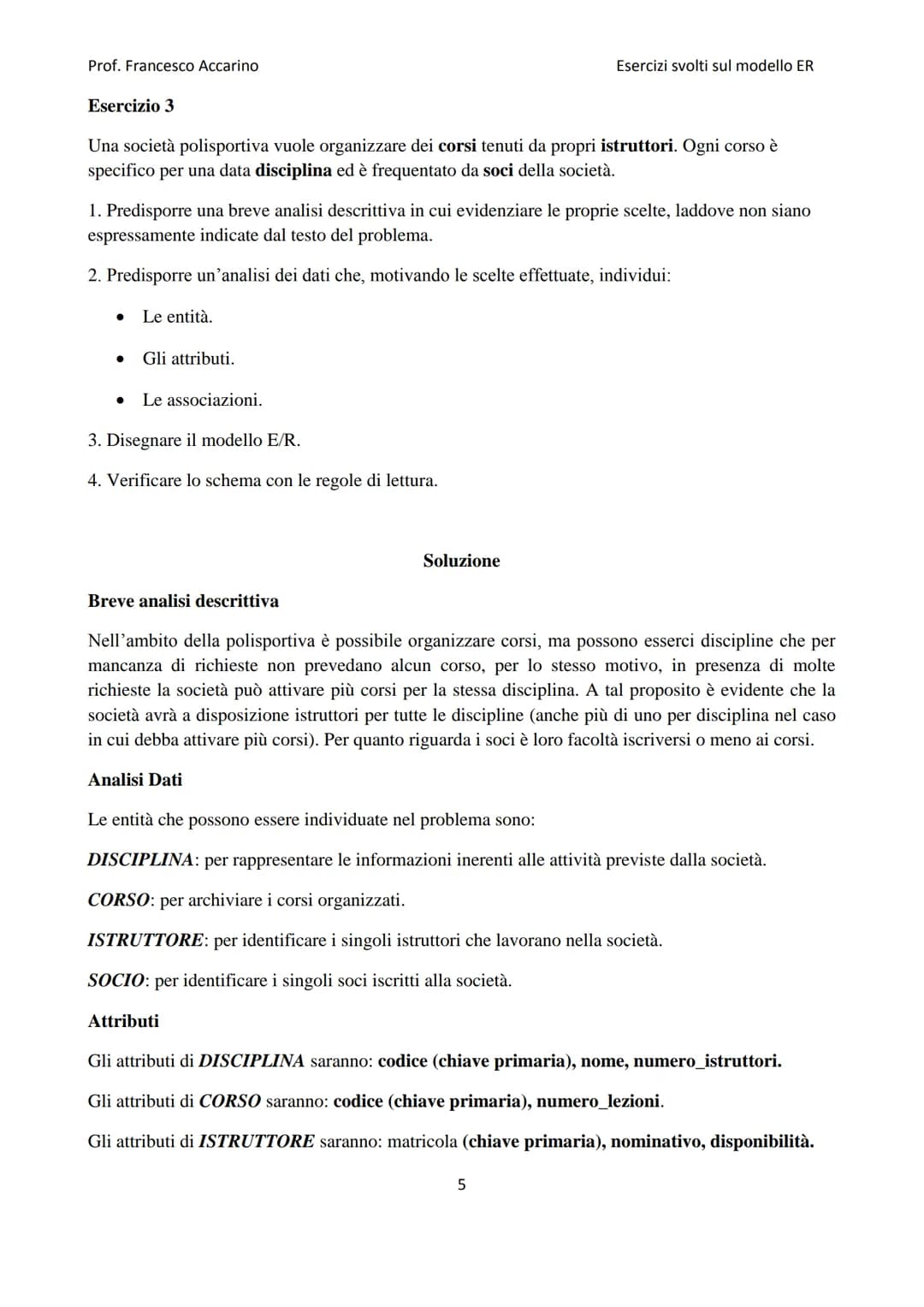

Progettazione Database per Società Polisportiva

La progettazione concettuale esercizi svolti per una società polisportiva richiede un'attenta analisi delle entità e delle relazioni coinvolte nel sistema informativo. Il modello er database deve rappresentare efficacemente l'organizzazione dei corsi, degli istruttori e dei soci.

Definizione: Il modello e-r (Entità-Relazione) è uno strumento di modellazione concettuale che permette di rappresentare la realtà di interesse attraverso entità, attributi e associazioni.

Nel caso specifico, le principali entità identificate sono:

• DISCIPLINA (codice, nome, numero_istruttori)
• CORSO (codice, numero_lezioni)
• ISTRUTTORE (matricola, nominativo, disponibilità)
• SOCIO (num_tessera, nominativo, num_corsi)

La cardinalità modello er delle associazioni riflette i vincoli del dominio applicativo:

• Un istruttore insegna un'unica disciplina (1:N)
• Un istruttore può tenere un solo corso (1:1)
• Una disciplina può prevedere più corsi (1:N)
• Un socio può frequentare più corsi (N:M)

Esempio: Un istruttore di nuoto (disciplina) può tenere un corso di livello base. Questo corso può essere frequentato da più soci, mentre ogni socio può iscriversi a più corsi diversi.

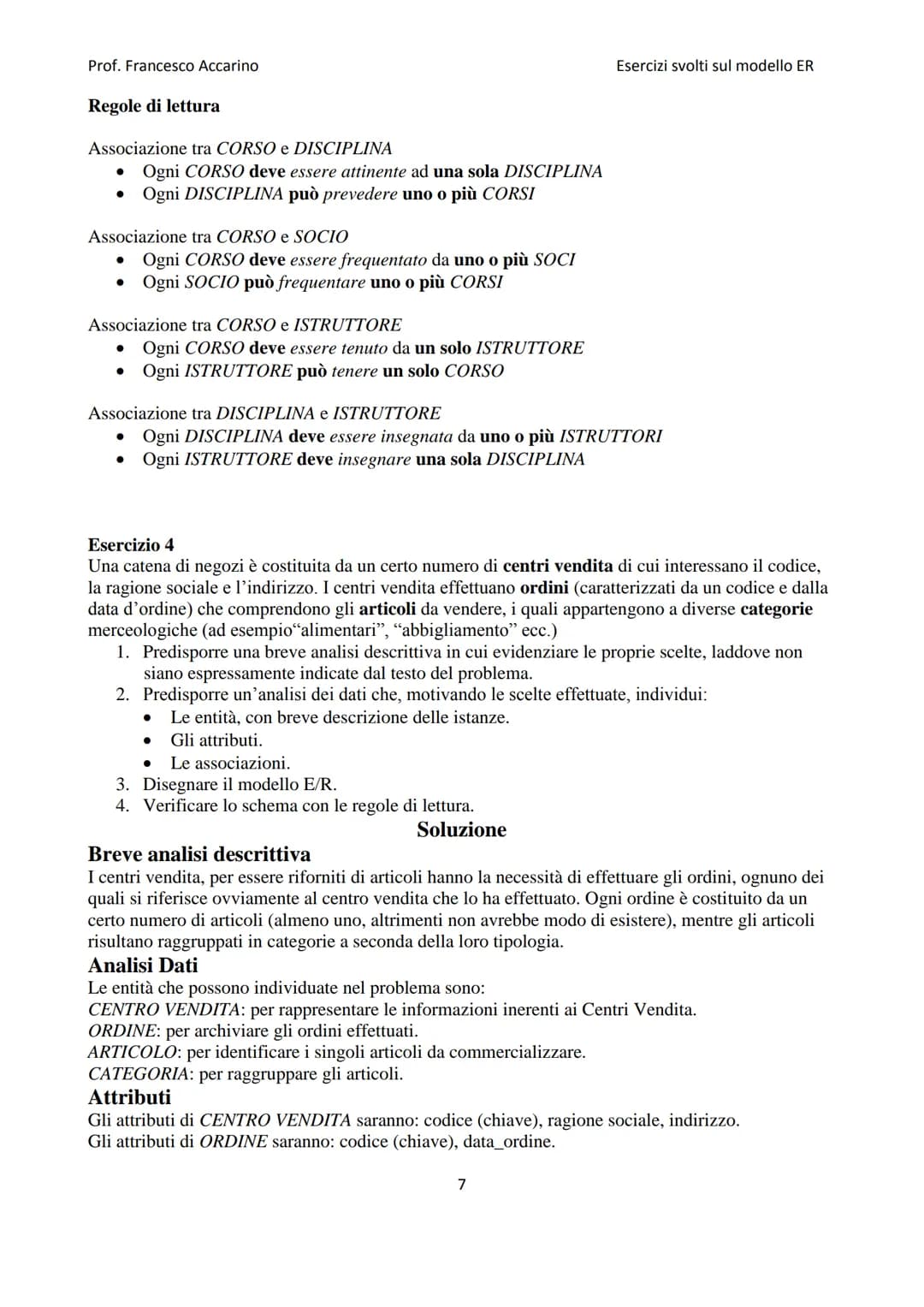

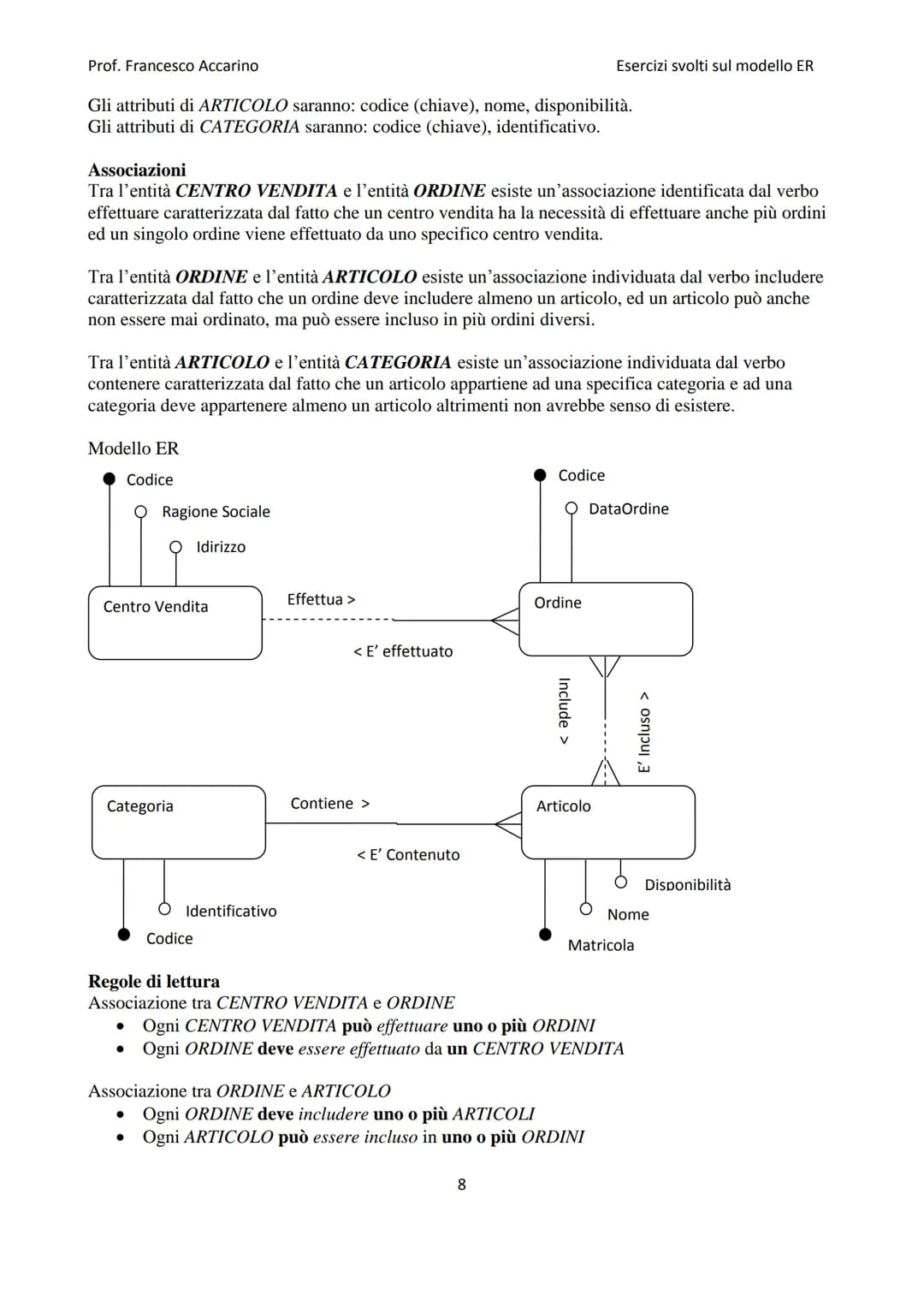

Modellazione Database per Catena di Negozi

La progettazione database esercizi svolti prosegue con l'analisi di una catena di negozi, dove gli esercizi modello er e logico devono rappresentare la gestione degli ordini e delle categorie merceologiche.

Le entità fondamentali sono:

• CENTRO VENDITA (codice, ragione_sociale, indirizzo)
• ORDINE (codice, data_ordine)
• ARTICOLO (codice, nome, disponibilità)
• CATEGORIA (codice, identificativo)

Evidenziazione: La corretta definizione delle entità modello er è fondamentale per garantire l'integrità e l'efficienza del database.

Le associazioni tra le entità seguono precise regole di cardinalità:

• Un centro vendita effettua più ordini (1:N)
• Un ordine include più articoli (N:M)
• Un articolo appartiene a una categoria (N:1)

La generalizzazione modello er non è necessaria in questo caso, poiché le entità sono ben distinte e non presentano gerarchie di specializzazione.

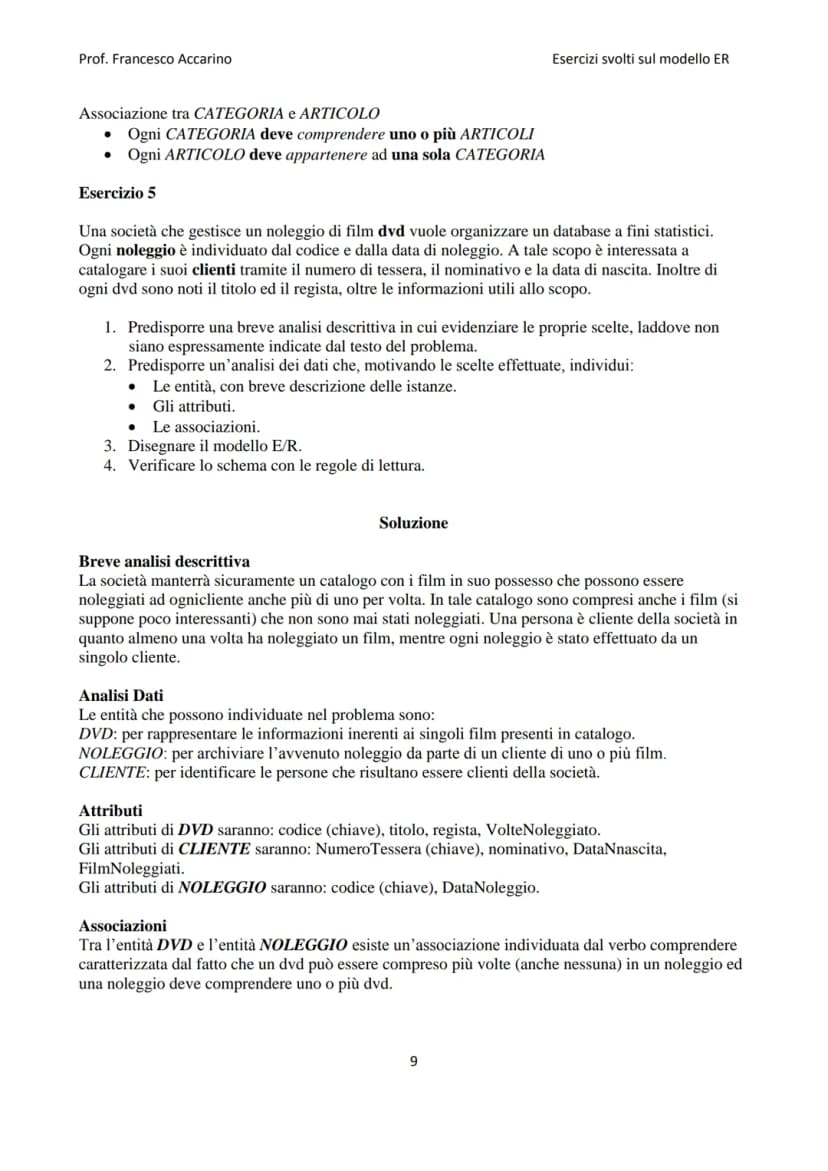

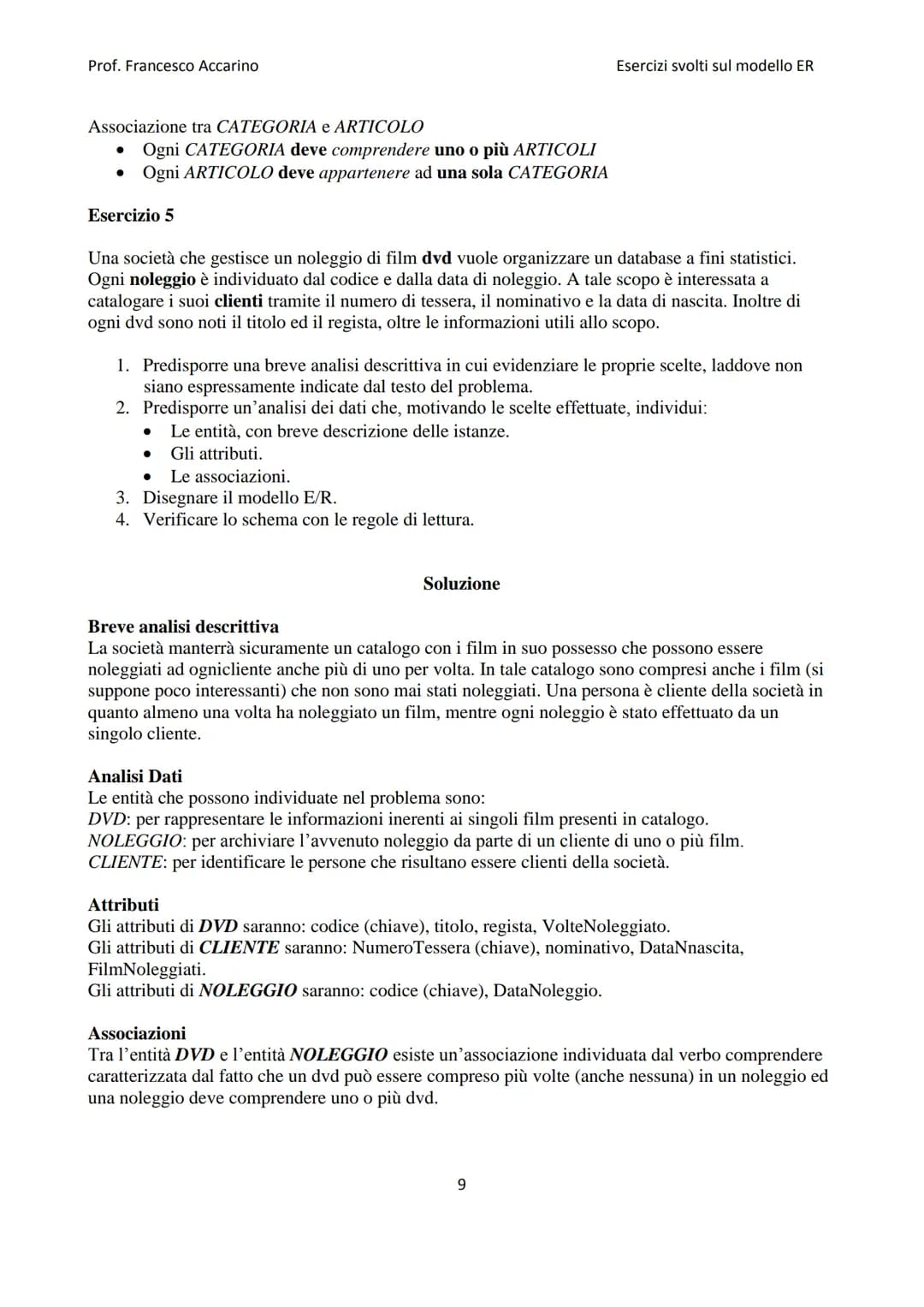

Gestione Noleggio DVD

Per il sistema di noleggio DVD, gli esercizi svolti database er scuola superiore richiedono un'analisi dettagliata delle entità e delle loro interazioni.

Vocabolario: Nel contesto del modello er esempio, le entità rappresentano gli oggetti del mondo reale che vogliamo modellare, mentre gli attributi ne descrivono le caratteristiche.

Le entità principali sono:

• DVD (codice, titolo, regista, volte_noleggiato)
• CLIENTE (numero_tessera, nominativo, data_nascita, film_noleggiati)
• NOLEGGIO (codice, data_noleggio)

Le associazioni riflettono le regole di business:

• Un DVD può essere noleggiato più volte
• Un cliente può effettuare più noleggi
• Ogni noleggio deve comprendere almeno un DVD

Lo schema e r esercizi svolti deve garantire la corretta rappresentazione di queste relazioni, permettendo query efficaci per scopi statistici.

Regole di Lettura e Verifica del Modello

La verifica del modello e-r spiegazione richiede l'applicazione delle regole di lettura per garantire la correttezza delle associazioni definite.

Definizione: Le regole di lettura sono uno strumento di verifica che permette di controllare la correttezza delle cardinalità nelle associazioni del modello ER.

Per ogni associazione è necessario verificare:

• La cardinalità minima e massima
• La direzione della relazione
• La correttezza dei vincoli di partecipazione

Gli esercizi modello e-r pdf devono includere questa fase di verifica per garantire che il modello rispecchi correttamente i requisiti del sistema.

La verifica deve considerare:

• Obbligatorietà delle relazioni
• Unicità delle chiavi primarie
• Coerenza delle cardinalità

Progettazione Database e Modello ER: Esercizi Svolti per Studenti

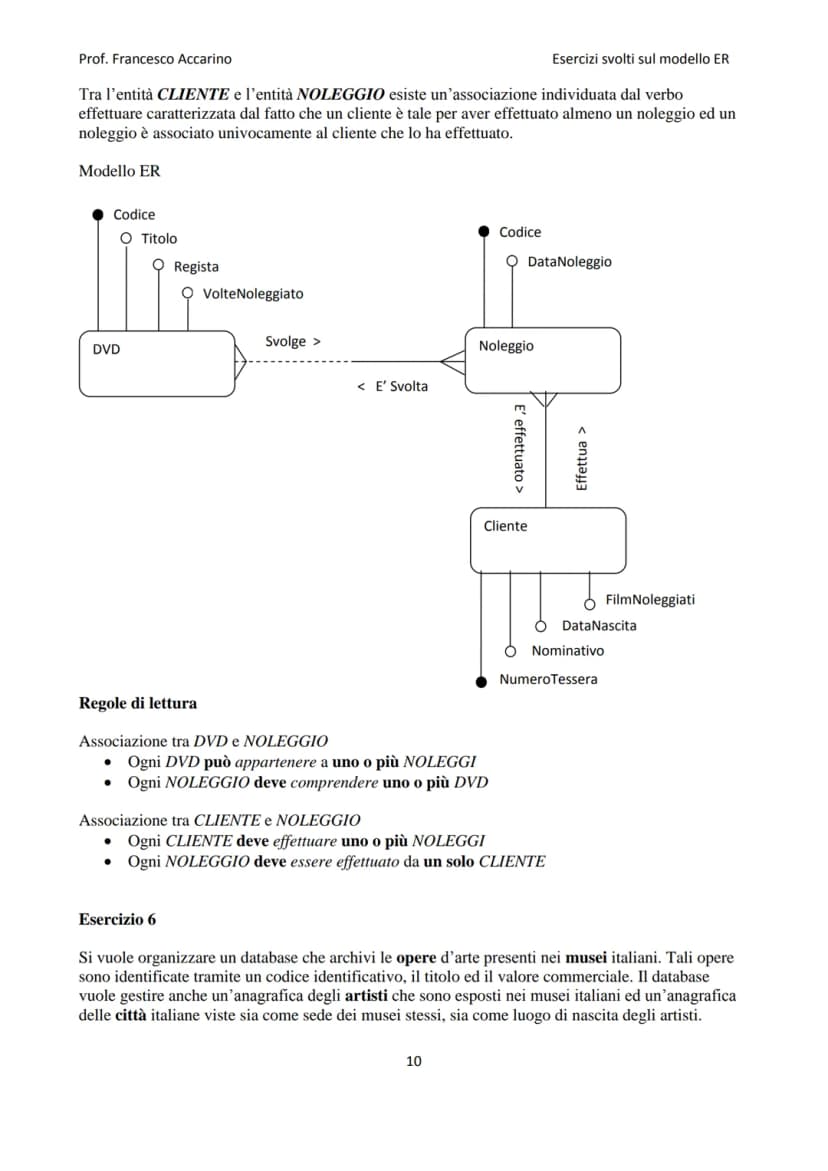

Il modello er database rappresenta uno strumento fondamentale per la progettazione di basi di dati. In questo esempio approfondiamo un caso pratico di gestione di un sistema di noleggio DVD, analizzando le entità e le relazioni principali.

Nel nostro modello er esempio, abbiamo tre entità principali: CLIENTE, NOLEGGIO e DVD. La struttura delle relazioni tra queste entità è caratterizzata da specifiche cardinalità modello er che definiscono i vincoli di partecipazione tra le diverse componenti del sistema.

L'entità modello er CLIENTE è caratterizzata da attributi come Nominativo, DataNascita, NumeroTessera e FilmNoleggiati. Questa entità si collega all'entità NOLEGGIO attraverso l'associazione "Effettua", con una cardinalità che specifica come ogni cliente debba effettuare almeno un noleggio.

Definizione: La progettazione concettuale esercizi svolti richiede una chiara comprensione delle regole di lettura delle associazioni. Per esempio, nell'associazione tra DVD e NOLEGGIO, ogni DVD può appartenere a uno o più noleggi, mentre ogni noleggio deve comprendere almeno un DVD.

Approfondimento sulla Progettazione del Database e Schema ER

La progettazione database esercizi svolti prosegue con l'analisi dettagliata delle relazioni. Gli esercizi modello er e logico mostrano come le entità si collegano tra loro attraverso associazioni ben definite, ciascuna con le proprie regole di cardinalità.

Nel caso degli esercizi svolti database er scuola superiore, è fondamentale comprendere come le associazioni vengono rappresentate nel modello. Per esempio, l'associazione "È effettuato" tra NOLEGGIO e CLIENTE stabilisce che ogni noleggio deve essere associato a un unico cliente.

La generalizzazione modello er può essere utilizzata quando si hanno categorie specifiche di entità che condividono caratteristiche comuni. Nel nostro esempio, potremmo avere diverse tipologie di DVD (film, documentari, serie TV) che ereditano attributi comuni.

Esempio: In un modello e-r spiegazione pratica, consideriamo il caso di un DVD identificato da Codice, Titolo e Regista. Questi attributi sono fondamentali per la corretta gestione del sistema di noleggio e permettono di tracciare ogni copia in modo univoco nel database.
