I circuiti elettrici sono ovunque intorno a noi: dal tuo...
Fisica2,269 views·Updated Jul 1, 2026·5 pagesCircuiti Elettrici: Teoria e Formule
Ana🫀@anaaaa3
1 / 5
1
of 5

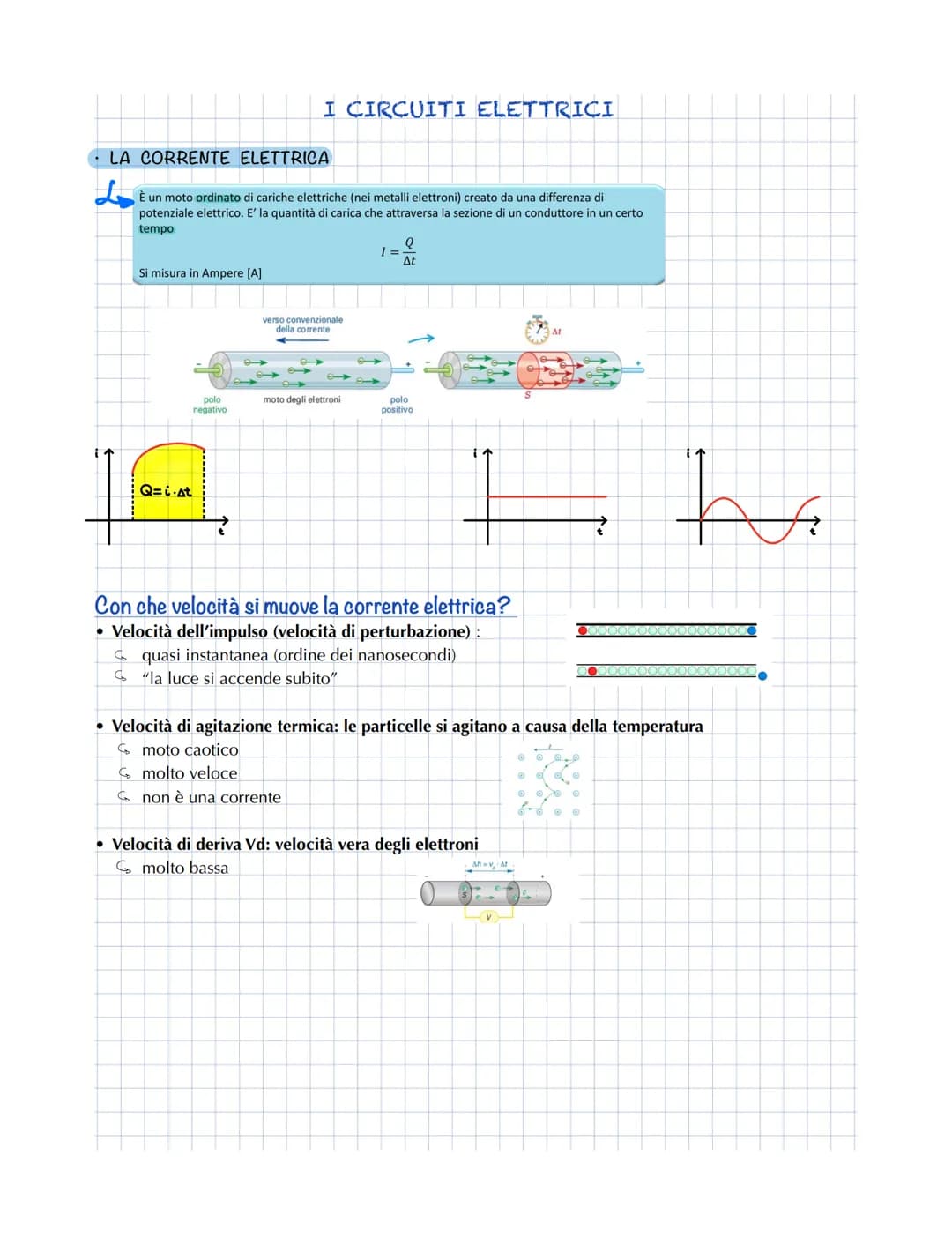

La Corrente Elettrica
Immagina gli elettroni come persone che camminano in fila lungo un corridoio: questo è quello che succede nella corrente elettrica. Si tratta di un moto ordinato di cariche elettriche (elettroni nei metalli) che nasce quando c'è una differenza di potenziale.
La corrente si calcola con I = Q/Δt, dove Q è la carica e Δt il tempo. Si misura in Ampere [A] e rappresenta quanta carica attraversa un conduttore in un certo tempo.
Attenzione a non confondere le velocità: quando premi l'interruttore, la luce si accende subito (velocità dell'impulso), ma gli elettroni si muovono molto lentamente (velocità di deriva). È come una fila di persone che si spingono: il movimento si trasmette velocemente, ma ogni persona si muove piano.
💡 Ricorda: Il verso convenzionale della corrente va dal polo positivo al negativo, ma gli elettroni si muovono in direzione opposta!
2
of 5

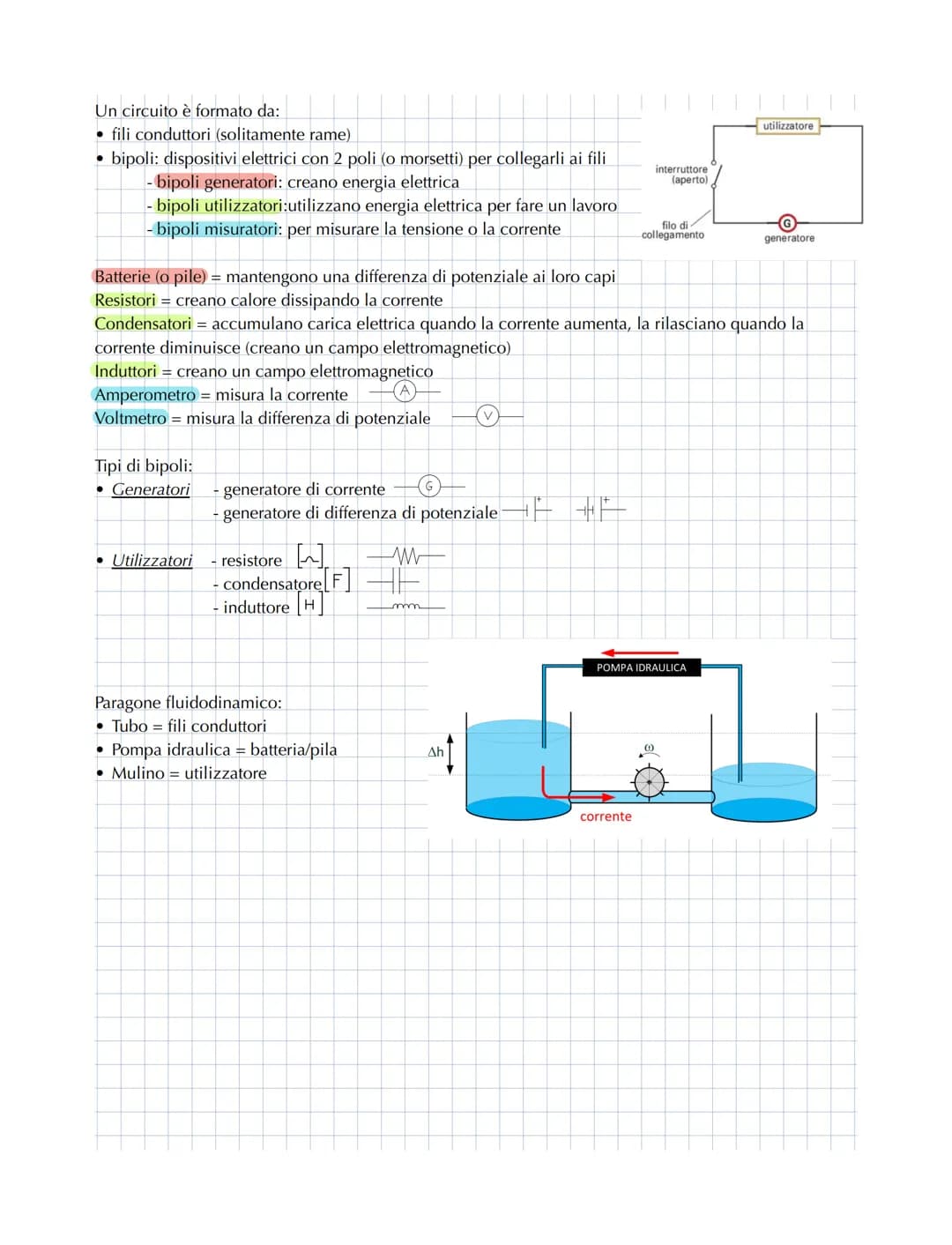

I Componenti dei Circuiti
Un circuito è come un sistema idraulico: hai tubi (fili conduttori in rame) e diversi dispositivi chiamati bipoli. Ogni bipolo ha due poli per collegarsi ai fili.
I bipoli generatori (come batterie e pile) sono le "pompe" che mantengono una differenza di potenziale e creano energia elettrica. I bipoli utilizzatori fanno il lavoro vero: i resistori creano calore, i condensatori accumulano carica, gli induttori creano campi elettromagnetici.
Per misurare quello che succede nel circuito usi i bipoli misuratori: l'amperometro misura la corrente, il voltmetro la differenza di potenziale. È come avere dei contatori per sapere quanta "elettricità" sta passando.
💡 Paragone utile: Pensa a un circuito come a un sistema idraulico: la pompa è la batteria, i tubi sono i fili, il mulino è l'utilizzatore!
3
of 5

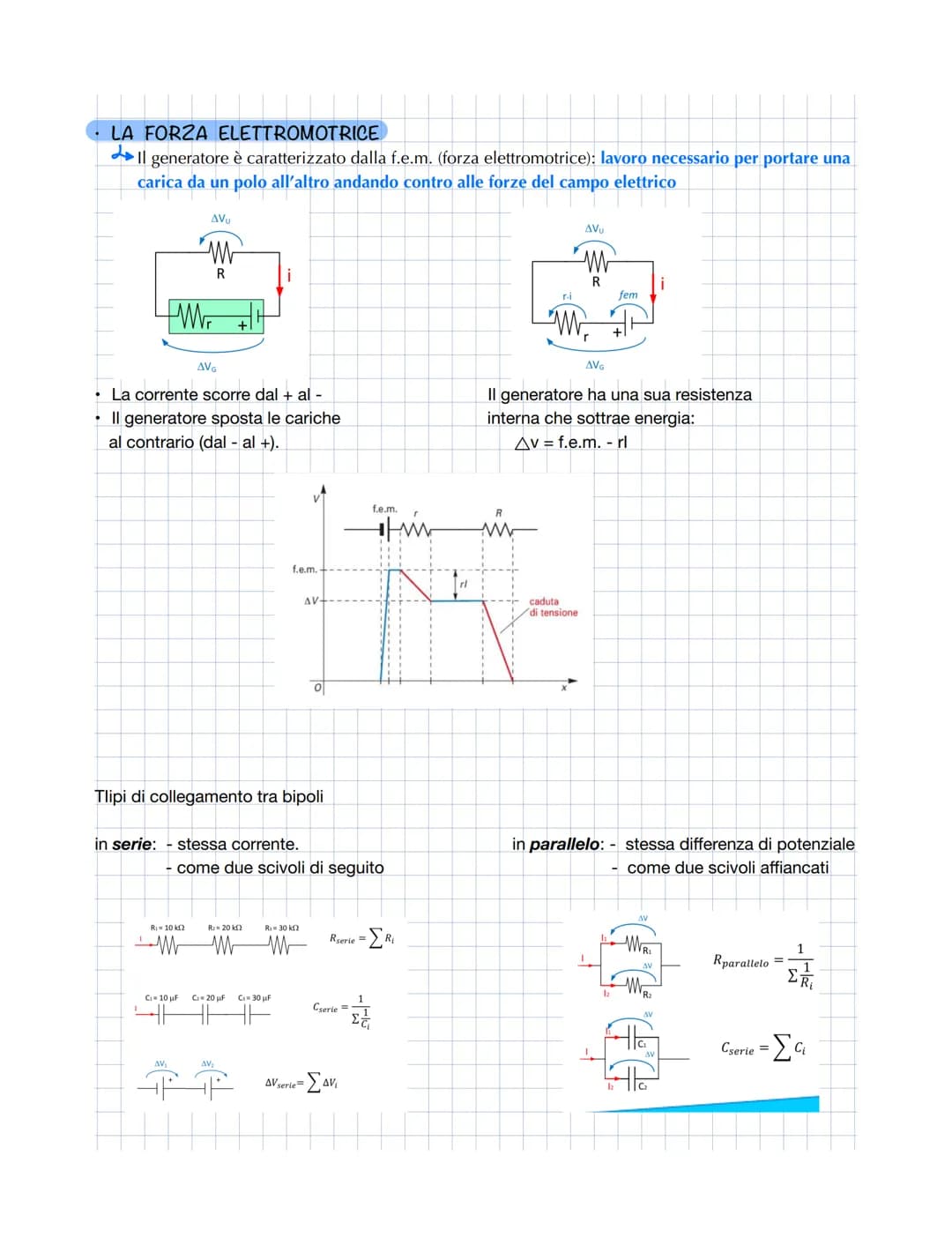

Forza Elettromotrice e Collegamenti
La forza elettromotrice (f.e.m.) è il lavoro che il generatore deve fare per spostare le cariche dal polo negativo al positivo, andando contro il campo elettrico. È come spingere una palla su per una collina.
Il generatore ha una sua resistenza interna che "ruba" un po' di energia: ΔV = f.e.m. - rᵢI. Per questo la tensione reale è sempre un po' minore di quella teorica.
Puoi collegare i bipoli in due modi: in serie (come vagoni di un treno, stessa corrente per tutti) o in parallelo (come corsie dell'autostrada, stessa tensione per tutti). Per le resistenze in serie si sommano: R_serie = ΣRᵢ. In parallelo è più complicato: devi usare i reciproci.
💡 Trucco: In serie tutto si somma per le resistenze, in parallelo tutto si somma per i condensatori!
4
of 5

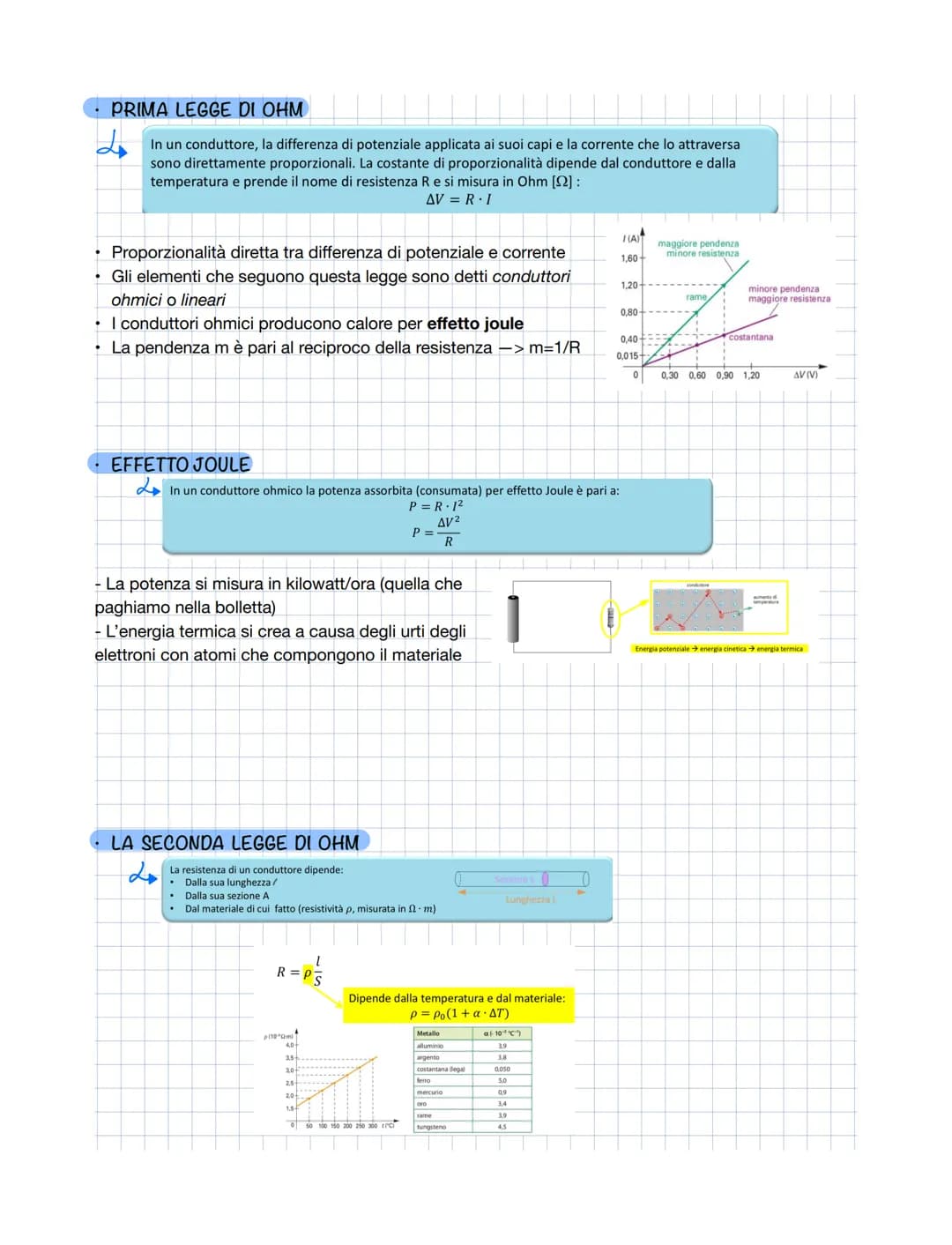

Le Leggi di Ohm
La Prima Legge di Ohm dice che tensione e corrente sono proporzionali: ΔV = R·I. È come dire che più spingi (tensione), più veloce vai (corrente), ma la resistenza ti frena.
I conduttori che seguono questa legge sono detti ohmici e producono calore per effetto Joule: P = R·I². Questa è l'energia che "si perde" sotto forma di calore (come quando il caricatore del telefono si scalda).
La Seconda Legge di Ohm spiega da cosa dipende la resistenza: R = ρ(l/S). Un filo lungo e sottile ha più resistenza di uno corto e grosso. È come correre: è più difficile in un corridoio stretto e lungo che in uno largo e corto.
💡 Effetto pratico: Ecco perché i cavi elettrici sono spessi: meno resistenza, meno calore sprecato!
5
of 5

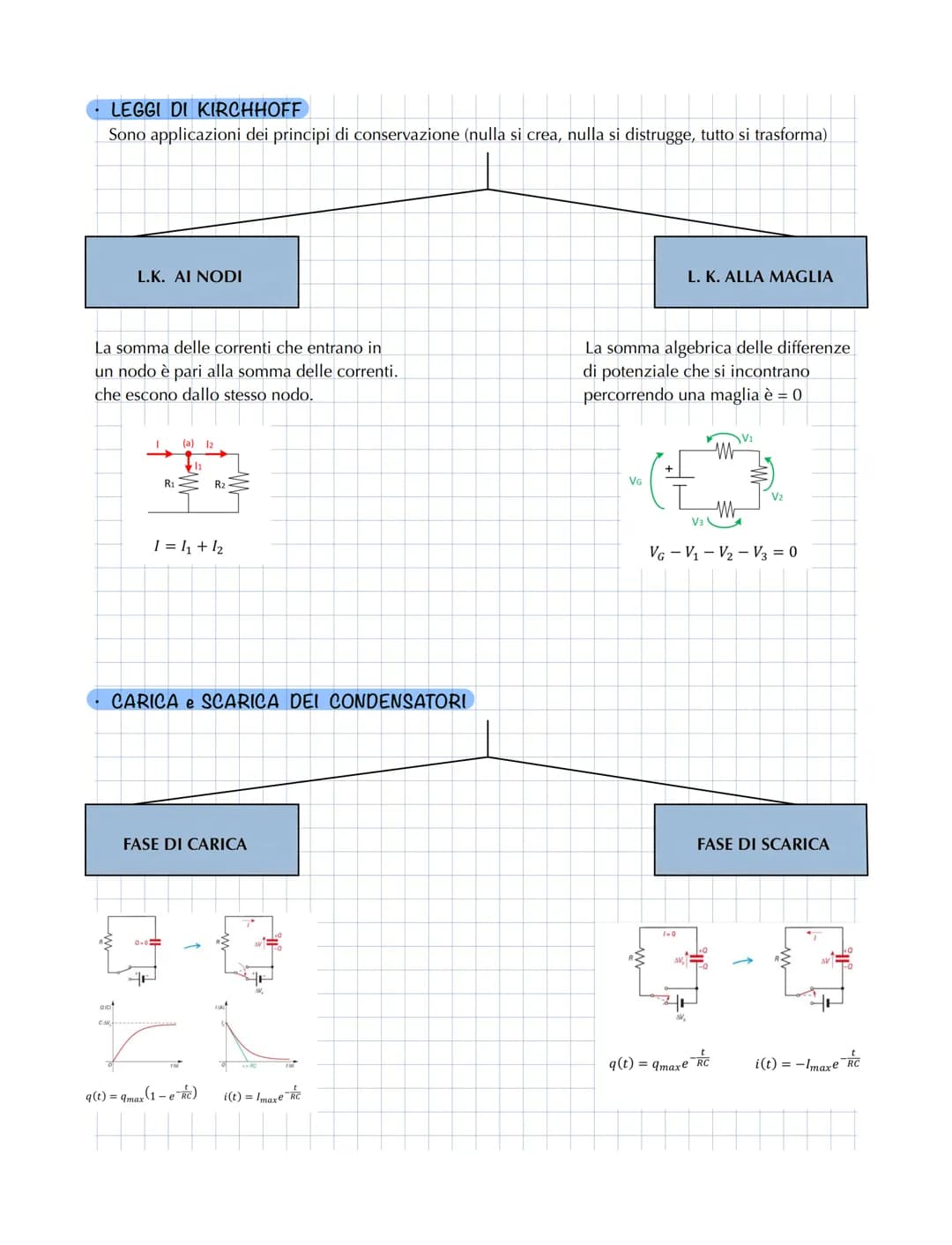

Le Leggi di Kirchhoff e i Condensatori
Le Leggi di Kirchhoff sono come le regole del traffico per gli elettroni. La prima dice che tutta la corrente che entra in un nodo deve uscire: I = I₁ + I₂. La seconda dice che girando in un circuito chiuso, le tensioni si devono bilanciare: V_G - V₁ - V₂ - V₃ = 0.
I condensatori si caricano e scaricano seguendo delle curve esponenziali. Durante la carica: q = q_max. Durante la scarica: q = q_max·e^. Il prodotto RC si chiama costante di tempo e determina quanto velocemente avviene il processo.
Queste formule sembrano complicate, ma descrivono come si comporta la carica nel tempo: parte veloce e poi rallenta, come riempire una bottiglia d'acqua.
💡 Applicazione reale: È così che funziona il flash della fotocamera: il condensatore si carica lentamente e poi scarica tutta l'energia in un istante!
